智全文丘里閥概述
智全文丘里風量控制閥改變了傳統風量控制的模式,，使得風量控制更加穩定和精確,。閥門本身帶有精密的控制彈簧,，具有機械的與壓力無關性,，對于風管中壓力波動能作出極快的響應，保證了風量控制的穩定性,，并且可提供高達20比1的風量可調比,，廣泛的應用在對風量需要精確控制的場所。
在制造材料上,，智全文丘里閥采用性能更加優異的SS316不銹鋼用于閥體,、閥芯、支架等主要結構部件,。因而在耐腐蝕性,、材料穩定性、機械強度等各項指標更出色,，尤其適合潔凈環境的送風系統,，以及化學實驗室、動物房等設施的排風系統,。
UVA通用型變風量文丘里閥的特點
UVA通用型變風量文丘里閥是Smartvalve™系列變風量文丘里閥中的用途最為廣泛的一款,。UVA是一臺是高精度、快速反應,，與壓力變化無關,，采用快速直線行程電動執行器驅動的風量控制設備。具有不受風管內靜壓變化影響,，精密的自平衡式機械結構能精確維持設定風量,。
UVA通用型變風量文丘里閥，可以接受標準的0-10VDC,，10K?和干接點控制信號,，或者通訊寫入的方式，對風量進行調節控制。每臺UVA通用型變風量文丘里閥在出廠時均經過嚴格的標定,，通過控制信號或者通訊寫入,，可以輕而易舉的控制所需要的風量。它可以直接接入?yún)^(qū)域控制系統,，完成房間的風量平衡控制,；也能方便的由第三方控制器進行風量控制。實際運行的風量通過0-10VDC反饋信號輸出,，同時可以由通信端口讀取。
UVA通用型變風量文丘里閥具有不受風管內靜壓變化影響,，文丘里閥特有的閥芯組件,，內置的精密不銹鋼彈簧，當風管內壓力變化時,，通過閥芯位置的改變來保持一個恒定的風量,。
采用SS316不銹鋼材質的文丘里閥，其閥體,、閥芯,、閥桿支架等所有部件全部由SS316不銹鋼制成。不銹鋼文丘里閥具有更好的機械強度特性,，同時由于SS316不銹鋼本身的材料穩定性和耐腐蝕性,，更加適合用于潔凈空調系統，以及排風具有腐蝕性氣體的化學實驗室和動物實驗室,。
所有UVA變風量文丘里閥在出廠前,，按照風量控制的范圍，全部經過測試臺50點的單獨精確標定,，變風量文丘里閥標定的標準指標包括閥位－風量曲線,，壓力－風量曲線。所采用標定測試臺符合中國和國際標準,。
• 小于1 秒壓力無關響應時間
• 出廠前50點風量標定
• 閥體,、閥芯等全部采用不銹鋼制成
• 簡單的風量控制方式，模擬量,，干接點或者通訊寫入
• 1秒響應控制風量變化信號
• 控制精度在設定點的5%之內
• 標準的RS485通訊接口,，采用Modbus RTU通訊協議
• 出色的防泄漏性，符合A級閥體泄漏等級標準
• 精確度不受風管布局影響

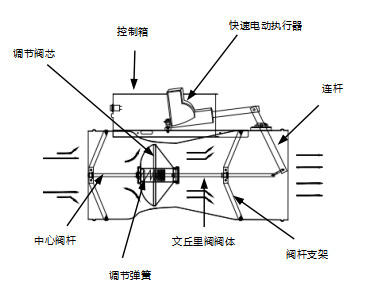

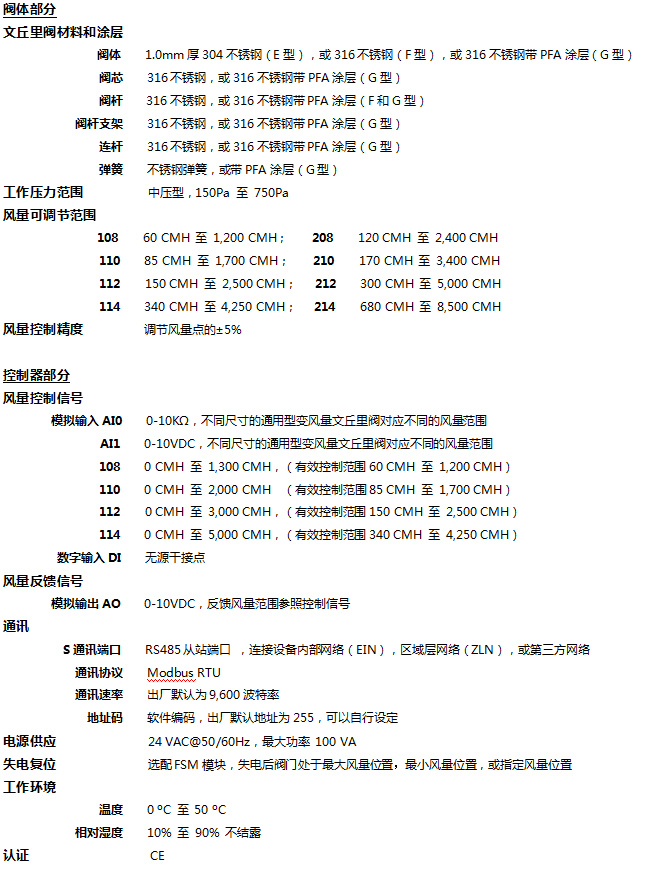

UVA結構特性和技術參數
應用
UVA通用型變風量文丘里閥的根據所要求的風量,，在收到控制器提供一個控制命令信號之后,，便被迅速調節到相應的風量?？刂泼钚盘?hào)可以是模擬信號,、無源干接點信號或者由通訊端口寫入。每一臺UVA通用型變風量文丘里閥在出廠前經過嚴格的標定，可提供多達50點的風量標定參數值,。只要風管的壓力在變風量文丘里閥的工作范圍內,，UVA便會精確的控制風量。同時,，通過0-10VDC反饋信號,，或者通信端口可以獲得實際的風量值。
作為空調通風系統末端風量控制設備,，通用型變風量文丘里閥適用于所有對風量需要精確控制的場合,。如實驗室中的房間送風和排風、潔凈室的送風,、回風和排風等,，在這些應用環境中，對風量達到穩定的響應速度要求極高,，而響應時間在1秒之內的快速電動執行器,，充分滿足了這些要求。
UVA是性能優異的與壓力無關的風量控制設備,，采用了文丘里閥后,，設計者幾乎可以不需考慮風管系統最近回路和最不利回路間的差異，文丘里閥可以輕而易舉消除這類不利因素,，在系統調試時不存在風管壓力平衡工作,。安裝之后，只要按照接線圖連接上相應的輸入控制點,，便能立即投入使用,，省卻了大量的現場調試時間。
UVA通用型變風量文丘里閥本身不具備編程功能,，只能用于被動控制,。

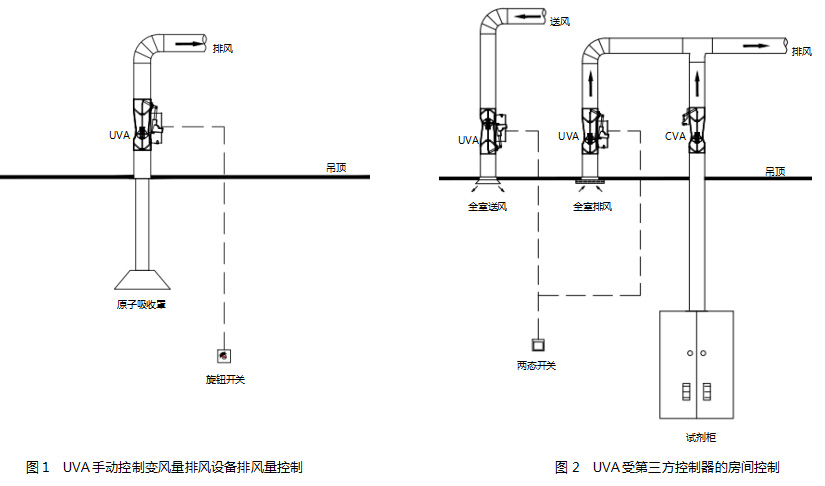

應用方案1
手動調節風量
通過手動調節旋鈕MAJ，可以按照需要控制風量,。見圖1當前的風量值可以0-10VDC信號,，或者通訊方式反饋。排風罩,、萬向罩,、通風柜都可以使用UVA靈活控制排風量。
應用方案2
恒壓房間的二態風量控制
當房間具有二種不同的風量模式,，如工作/待機模式,，同時在不同模式時需要維持房間同樣恒定的壓力。圖2是采用UVA進行風量控制的典型方案,。就地或遠程的多種控制方式,，能符合各類控制系統的要求,。

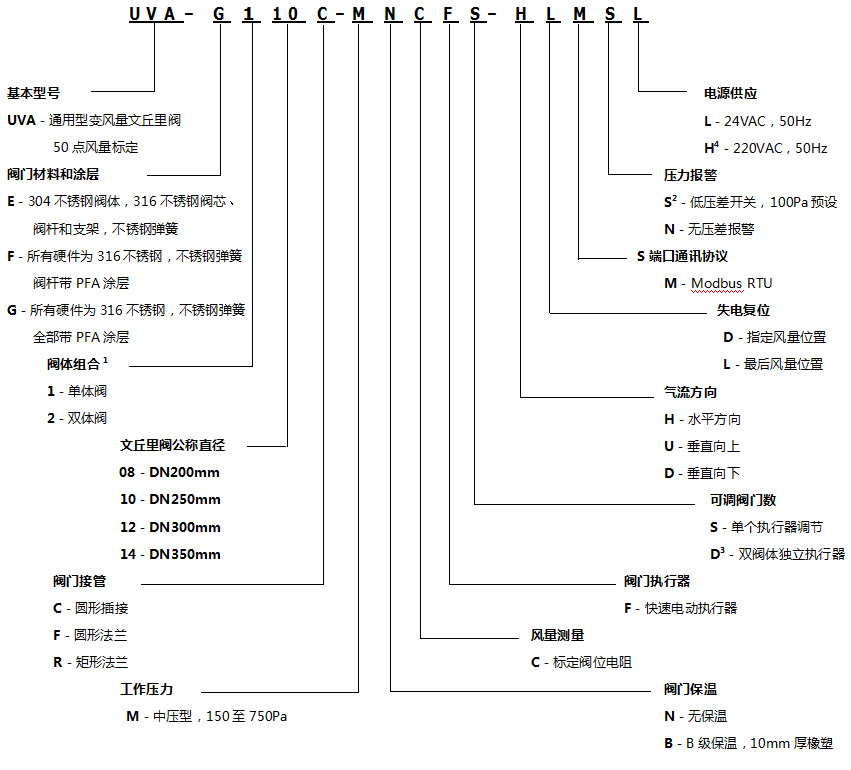

型號列表
注1：三閥體和四閥體或更多其它組合請咨詢制造商。
注2：低壓差開關的信號需直接接入第三方控制器,，常開或常閉任選,。
注3：214變風量文丘里閥需要配置雙閥體獨立執行器。
注4：H電源供應無CE認證,。 |
