概述
SHT-5340智能觸摸屏通風柜操作顯示器是智全通風柜控制系統的一個組成部分,。該智能觸摸屏結合SVA智能型變風量文丘里閥或VVA多能型變風量文丘里閥,，可以用于實驗室通風柜的變風量，多態風量或定風量排風控制,，整套系統是已通過驗證的,、并取得廣泛應用的專用數字控制系統,。控制原理是基于柜門位置探測感應,，而實現對于通風柜變風量或定風量排風的控制,。
SHT-5340是一個彩色的觸摸屏，可以顯示豐富的通風柜各類運行信息,，同時也能在觸摸屏上進行有關操作,。智能觸摸屏有表面和嵌入式二種安裝方式。
SHT-5340智能觸摸屏,，結合SVA或VVA變風量文丘里閥不間斷的掃描柜門傳感器的輸入信號,，執行預定相應的控制方程，消除排風控制延遲,。通風柜柜門位置傳感器變化引起的控制響應是即時的,，當柜門定位后1秒之內，排風變風量文丘里閥就迅速開啟至相應開度,，穩定在±5%的目標排風量內,，保證了通風柜排風面風速的恒定。
整套通風柜控制系統是基于獨立的微處理控制器操作,，每一臺通風柜都自成一套獨立的控制系統，而無需依賴實驗室其它風量或溫度控制設備,，通風柜分布式的獨立控制可以最大程度確保操作人員的安全,。
特點
SHT-5340智能觸摸屏通風柜操作顯示器，結合變風量文丘里閥,，通過檢測通風柜柜門開度,，依靠變風量文丘里閥控制通風柜排風量的改變，達到恒定通風柜面風速的目的,。SHT-5340智能觸摸屏直接與SVA智能型變風量文丘里閥,，或VVA多能型變風量文丘里閥連接。完成對于通風柜的變風量排風控制,。
觸摸屏操作顯示器
• 4.3英寸彩色液晶觸摸屏
• 與SVA或VVA進行聯動
• 中文,，英文或其它指定文字顯示
• 公制和英制顯示單位
• 連續顯示通風柜的排風運行參數，面風速和排風量
• 視覺和聽覺可以直觀的判斷正常,，臨界和報警等不同狀態
• 所有臨界和報警狀態都用文字說明,，同時還說明解決方法
• 在每個操作界面都有清洗排風按鈕
• 可以手動進行標準/待機模式切換
• 安裝方便，可以選擇表面安裝和嵌入式安裝
• 密碼保護的現場參數再設定
• 用戶自定義圖形顯示

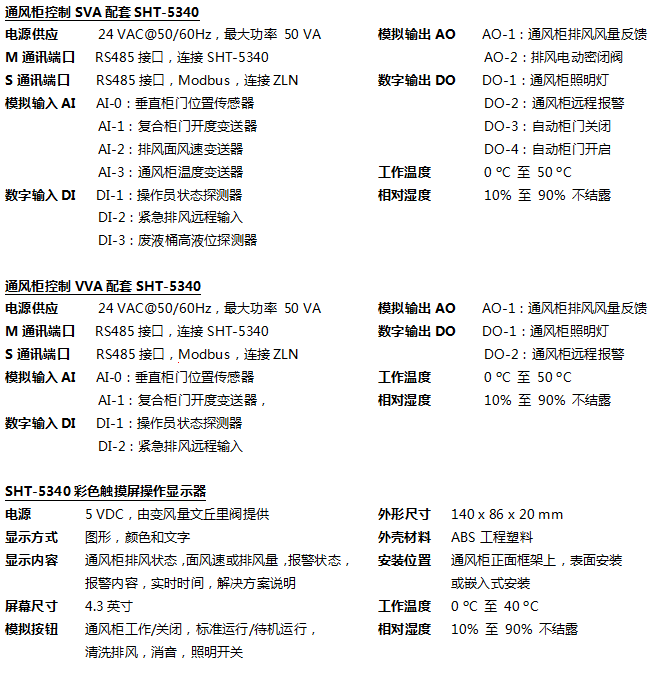

技術參數
SHT-5340智能觸摸屏通風柜操作顯示器,，結合SVA智能型變風量文丘里閥,，或VVA多能型變風量文丘里閥，以及柜門傳感器,，可以完成通風柜的變風量排風和恒定排風面風速控制,，也能實現通風柜多態排風量控制,。其它配套設備，如排風風量傳感器,、面風速傳感器,、操作員狀態探測器、自動柜門控制系統和電動密閉閥,，用戶可以按照需要進行選配,。
應用及功能
SHT-5340智能觸摸屏通風柜操作顯示器，結合SVA智能型變風量文丘里閥,，或VVA多能型變風量文丘里閥,，組成一套高性能通風柜排風控制系統。在通風柜柜門開度位置改變,，或者排風風管壓力波動下產生瞬間響應,。這套高性能通風柜排風控制系統是專為垂直和水平開啟的通風柜排風而設計，利用柜門位置測量來重新設定通風柜的排風量,，快速而又精確,，這是確保操作人員安全和節能的關鍵。如果使用夜間模式,，或者是關閉模式,，可以節約更多能源。
• 關機/工作模式切換
當通風柜短期內不使用可以關閉時,，手動按下觸摸屏上的系統關閉按鈕,，通風柜排風便由工作模式切換成關機模式，此時通風柜排風自動處于關閉狀態,。
• 工作/節能模式手動切換
當操作人員離開通風柜時,，手動按下觸摸屏上的待機按鈕，通風柜排風面風速設定值會從0.5m/s降低為0.3m/s,，有效地減少了對能源的消耗,，當操作人員返回再次按下待機按鈕，或移動通風柜柜門后,，重新恢復0.5m/s的設定值,。
• 工作/節能模式自動切換
如果安裝了操作員狀態探測器（PDH），在操作人員遠離通風柜時,，通風柜排風面風速設定值自動從0.5m/s降低為0.3m/s,，有效地減少了對能源的消耗，當操作人員返回時,，再自動恢復到0.5m/s的設定值,。
• 緊急清洗排風控制
當通風柜內發生化學事故時，操作人員可以按下觸摸屏上的緊急按鈕，將排風文丘里閥開至最大排風量,，在短時間內將有害煙霧迅速排出,。再次按下按鈕，或在規定時間后,，排風文丘里閥恢復正常排風,。
• 柜門自動控制(ASC)
在安裝了操作員狀態探測器（PDH）和自動柜門系統后，當操作人員離開通風柜時,，通風柜垂直柜門會從任何位置自動向下關閉,，加上排風面風速設定值的自動下調，把對能源的消耗降至最少,，當操作人員返回時,，根據需要將柜門開啟到任意位置，而面風速再自動恢復到0.5m/s的設定值,。
• 柜門開啟高度限位
再也無需完全依賴在通風柜上的機械定位裝置,，通風柜排風控制系統可以按照用戶的要求，任意設定柜門開啟高度,，當柜門開啟超過這一設定高度時,，觸摸屏上的蜂鳴器便會發出報警信號，同時文字顯示提醒操作人員降低柜門,。
• 報警信號及顯示
當任何一種報警發生時,，觸摸屏?xí)约t色文字顯示報警內容，并且會將解決方案顯示上顯示器上,，告知處理方法,。同時蜂鳴器會發出蜂鳴聲，當報警解除后,，蜂鳴器停止鳴響。操作人員可以通過手動控制消聲按鈕,，消除報警蜂鳴聲,。
|
